天錦掃路車
車型簡介掃路車路面掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備?？蓮V泛應用于干線公路，市政以及機場道面、城市住宅區、公園等道路清掃。
訂購熱線：185-7135-8080

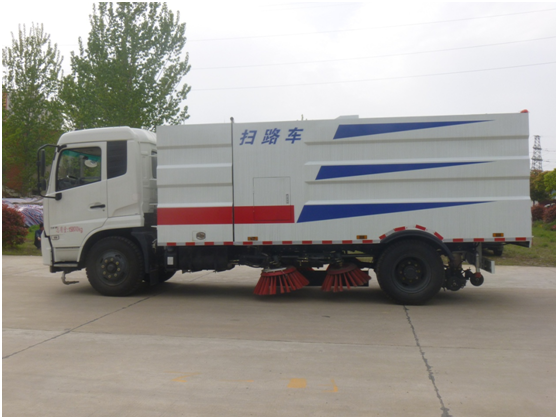

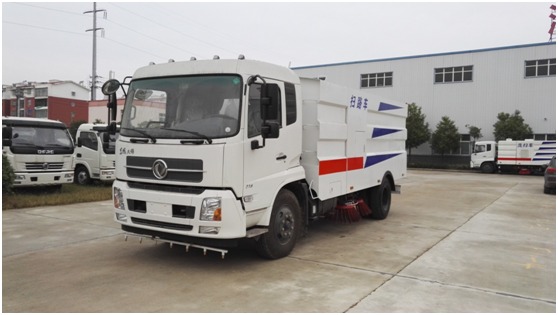

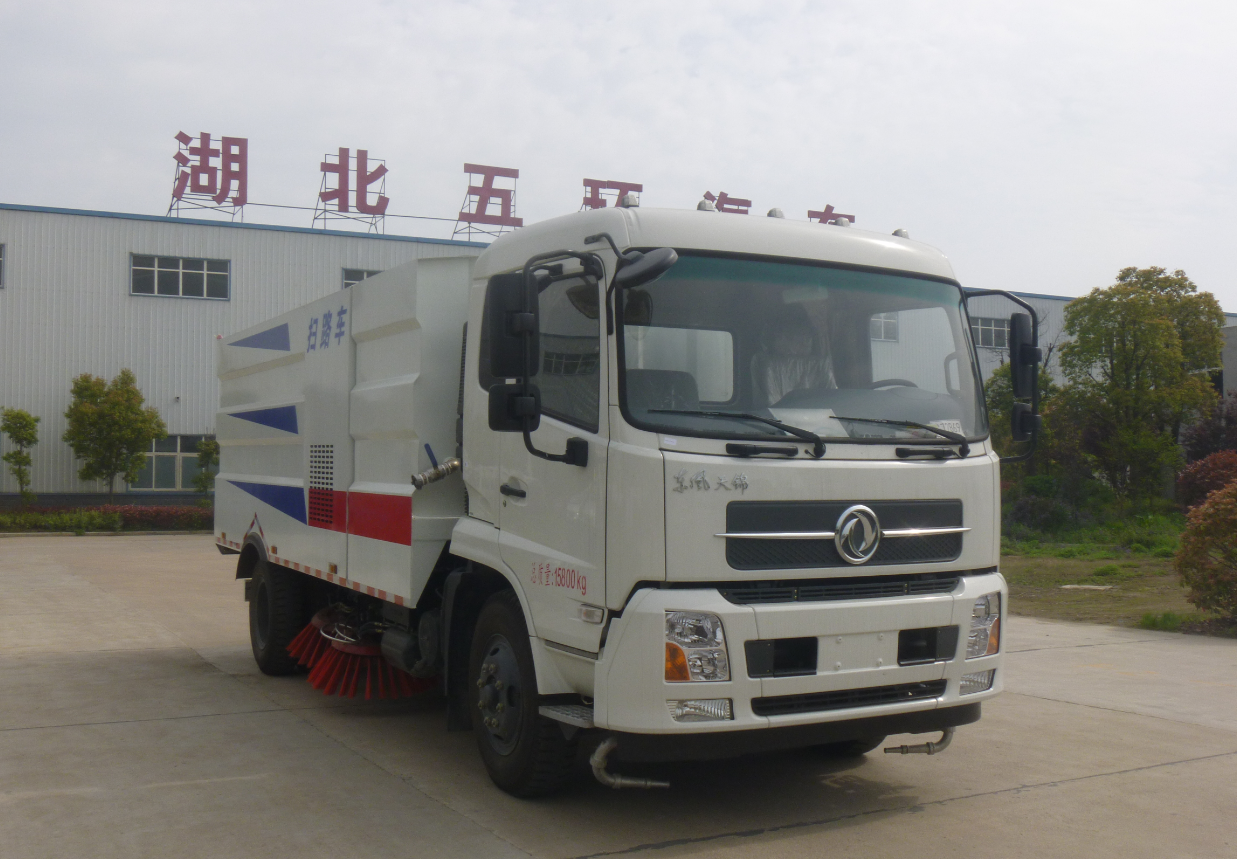

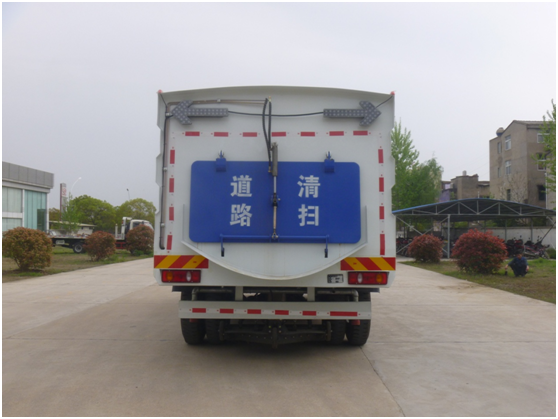

參數圖片
HCQ5160TSLDL5型掃路車
【主要技術參數】 | ||||
產品商標 | 華通牌 | 公告批次 | 285 | |
產品名稱 | 掃路車 | 產品型號 | HCQ5160TSLDL5型掃路車 | |
總質量(Kg) | 15800 | 罐體容積(m3) | ||
額定載質量(Kg) | 5100 | 外形尺寸 | 8380,8080,7880×2500×2950 | |
整備質量(Kg) | 10505 | 貨廂尺寸 | ×× | |
額定載客(人) | 準拖掛車總質量(Kg) | |||
駕駛室準乘人數(人) | 3 | 載質量利用系數 | ||
接近角/離去角(°) | 20/15 | 前懸/后懸 | 1430/1950 | |
軸數 | 2 | 軸距 | 3800,4200,4500,4700,5000 | |
軸荷(Kg) | 5800/10000 | 最高車速(Km/h) | 98 | |
其它 | 備注：側面防護裝置為專用裝置;后下部防護與車架采用焊接連接,后部防護斷面尺寸:100×50,后部防護離地高度:500.總長/前懸/軸距/后懸對應關系為:8380/1430/5000/1950,8080/1430/4700/1950,7880/1430/4500/1950.選裝ABS,ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司。 | |||
【底盤技術參數】 | ||||
底盤型號 | DFL1160BX1V | 底盤名稱 | 載貨汽車底盤 | |
商標名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | |
外形尺寸 | 7090,7490,7790,8290,8790×2370,2460×2760,2840 | 輪胎數 | 6 | |
接近角/離去角(°) | 20/18 | 輪胎規格 | 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5 | |
鋼板彈簧片數 | 7/9+6,8/10+8 | 前輪距 | 1880,1900,1920 | |
燃料種類 | 柴油 | 后輪距 | 1800,1860,1820 | |
排放標準 | GB3847-2005,GB17691-2005國V | |||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | |
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 6700 6700 4500 4752 4752 5900 6700 5900 | 155 144 132 132 132 132 198 155 | |
湖北五環掃路車產品描述
華通牌掃路車是我公司研發的新一代掃吸結合式道路清掃專用車輛，采用二類底盤改裝，主要適用于城市街道、市政廣場、大型廠礦的機械化清掃保潔作業，整車作業效率高、技術性能先進可靠、造型美觀，具有鮮明的五環品牌特色。
⊙ 外觀造型電腦設計，高位側裙，整體協調均勻
⊙ 駕駛室集中控制
⊙ 液壓核心元件為名牌產品
⊙ 采用吸掃結合、濕式除塵、電液控制、液壓翻轉卸料的作業方式
⊙ 采用副發動機驅動風機及其他裝置
⊙ 采用“中置四盤刷+后置吸嘴”的結構布局，便于清掃裝置與吸嘴裝置的調整和維護，轉場時整車通過性好，結構更合理。
⊙ 副發動機與風機之間的傳動裝置設有自動離合器，可有效保證副發動機空載氣動和停機時與風機自動分離，簡化了操作，降低了對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命
⊙ 掃盤有遇障自動避讓功能，有效保護掃盤裝置
⊙ 掃盤轉速可根據各種不同清掃工況，進行快慢兩級調整，能保證在各種污染狀況下都有良好的清掃效果。
⊙ 采用先進高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清洗效果好，使用壽命長。
整車型號 | HCQ5160TSLDL5 | 湖北五環專用汽車有限公司 | 底盤型號 | DFL1160BX1V |
產品名稱 | 天錦掃路車 | 整備質量 | 10505Kg | |
軸距 | 5000,4700,4500 | 掃路車參數表 | 額定載質量 | 5100Kg |
外形尺寸 | 8380,8080,7880×2500×2950 | 總質量 | 15800Kg |
主要工作參數 | 主要配置明細 | |||||||
序號 | 工作狀態 | 主要參數 | 說明 | 序號 | 配件名稱 | 規格型號 | 數量 | 備注 |
1 | 垃圾箱體積 | 7立方 | 1 | 副發動機 | 康明斯140馬力 | 1 | ||
2 | 水箱體積 | 3.5立方 | 2 | 自卸缸 | 海普瑞斯 | 2 | ||
3 | 最大清掃寬度 | 3.5米 | 3 | 離合器 | 廈門南超 | 1 | ||
4 | 清掃效率 | ≥95% | 4 | 液壓馬達 | 三洋 | 1 | ||
5 | 最大吸入粒度 | ≤100mm（當量2g/cm3） | 5 | 電磁閥組 | 海普瑞斯 | 1 | ||
6 | 清掃速度 | 5-10km/h | 6 | 微型水泵 | 北方工具 | 1 | ||
7 | 保潔速度 | 10-20km/h | 7 | 掃盤 | Ф400 | 4 | ||
8 | 清掃面積 | 18000-35000m2/h | 8 | 掃刷 | L320 | 88 | 易損件 | |
9 | 理論綜合油耗 | / | 9 | 滾輪 | Ф230 | 3 | 易損件 | |
10 | 10 | 密封條 | 5m | 易損件 | ||||
